東風天龍前四后八勾臂垃圾車攜 28 方分體式轉運箱:重型垃圾轉運的超級組合
在城市垃圾處理體系中,大型垃圾轉運場景(如垃圾處理廠接駁、工業區集中清運、應急災害處置)對設備的 “運載能力” 與 “作業靈活性” 提出了嚴苛挑戰。東風天龍前四后八
勾臂垃圾車與 28 方分體式轉運箱的組合,以 “重載底盤 + 超大容積 + 智能聯控” 的三位一體設計,成為應對超大規模垃圾轉運需求的終極解決方案。這一黃金搭檔不僅突破了傳統垃圾車的載重極限,更通過模塊化設計重構了垃圾收運的作業流程,為現代化環衛體系提供了效率與可靠性兼具的重型裝備。
一、重載底盤:為超級運力而生的工程級設計
1. 動力系統的硬核配置
東風天龍前四后八底盤搭載康明斯 ISL9.5 發動機(排量 9.5L,功率 297kW),最大扭矩 1500N・m,采用高壓共軌 + 渦輪增壓技術,動力輸出較同級別機型提升 15%。匹配法士特 12 檔變速箱(帶同步器),速比范圍寬達 10.36-0.78,既能滿足重載起步的大扭矩需求,又可在高速公路實現經濟時速巡航(油耗較同類產品低 8%)。發動機標配發動機制動系統(最大制動力矩 1200N・m),配合全盤式制動器,有效提升長下坡路段的安全性。

2. 承載結構的力學革新
采用 “8+8+6” 三層車架設計(上 / 中 / 下層鋼板厚度分別為 8mm、8mm、6mm),車架寬度 860mm,抗扭剛度達 22000N・m/°,可承受 30 噸以上的滿載載荷。前橋采用 7 噸級雙轉向橋(帶橫向穩定桿),后橋為 13 噸級雙驅動橋(輪邊減速比 4.444),輪胎配置 12R22.5 型全鋼子午線輪胎(單胎載重 3 噸),配合 8 氣囊空氣懸架(可選裝),有效過濾路面顛簸,保護轉運箱內垃圾不受沖擊。
3. 智能化底盤管理
駕駛室配備 12.3 英寸全液晶儀表盤,實時顯示發動機轉速、胎壓、燃油消耗率等 30 余項參數,并集成車聯網模塊(支持 GPS 定位、遠程故障診斷)。底盤預留多組電氣接口,可與轉運箱的液壓系統、智能鎖止裝置實現數據互通,通過 CAN 總線實現 “一鍵聯動” 操作,減少人工干預環節。

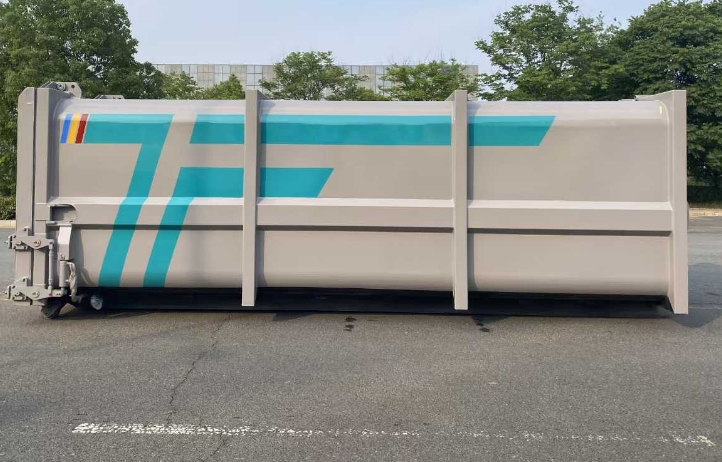

二、28 方分體式轉運箱:重新定義 “大容積” 標準
1. 空間結構的極致優化
轉運箱采用 “長方體 + 斜坡底” 設計,外部尺寸為 7.8m×2.55m×2.9m(長 × 寬 × 高),有效容積達 28 立方米,可裝載 18-22 噸松散垃圾(壓縮比 1:1 時)或 35-40 噸壓縮垃圾(需配合固定式壓縮站預處理)。箱體采用 5mm 厚 Q345B 錳鋼板焊接而成,內部設置 9 道橫向加強筋與 6 道豎向支撐柱,頂板可承受 20kPa 均布載荷(相當于 2 名工人站立作業),滿足復雜工況下的強度需求。

2. 接駁系統的精密設計
箱體前端配備雙耳鉤臂接口(間距 1200mm,承載能力 40 噸),與車輛勾臂裝置通過 “液壓鎖止 + 機械卡位” 雙重固定,連接誤差≤2mm。底部設置 4 組導向輪(帶耐磨尼龍襯套),在裝卸過程中可沿地面滑動,降低摩擦阻力,單人即可通過遙控器微調箱體位置。尾部可選裝液壓啟閉尾門(開啟角度 90°),配合內部推板裝置(需外接液壓動力),實現垃圾的自卸功能。
3. 環保性能的全面升級
箱體采用 “全密封 + 防滲漏” 設計:所有焊縫經煤油滲透檢測(無滲漏),頂部翻蓋配備硅膠密封條(壓縮量 30%),尾部尾門采用 “凹凸槽咬合” 結構,配合氣壓彈簧鎖緊裝置,在行駛過程中可承受 50km/h 側向風速無異味溢出。底部設置 10cm 高防漏裙邊,內置容積 120L 的污水收集槽,槽體配備快速接頭,可直接接入市政管網或移動吸污車,避免二次污染。
三、勾臂系統:重型設備的 “精密外科手術” 級操控
1. 機械結構的強度突破
勾臂裝置采用 “U 型截面 + 箱型梁” 結構,臂體最大展開長度 6.5 米,最大起升高度 4.2 米,額定載荷達 25 噸。主油缸直徑 160mm,行程 2.8 米,采用多級伸縮設計,舉升速度可達 0.3m/s,單次裝卸循環時間≤90 秒(傳統機型約 120 秒)。勾臂頭部配備可調式掛鉤(旋轉角度 ±15°),可適應不同高度的轉運箱接口,兼容市面上 90% 以上的同類箱體。
2. 液壓控制的智能升級
液壓系統采用負載敏感泵(輸出流量按需匹配),能耗較傳統定量泵降低 20%。配備比例換向閥與壓力傳感器,可精確控制勾臂的升降速度與鎖止力度(控制精度 ±5%)。操作方式支持駕駛室電控手柄與尾部無線遙控器雙模式,遙控器有效距離達 50 米,且具備防誤觸鎖定功能,確保復雜環境下的作業安全。
3. 安全冗余的多重保障
勾臂裝置設置三重限位保護:機械限位塊(防止過卷)、液壓限位閥(壓力超 25MPa 自動卸荷)、電子限位開關(與底盤 ECU 聯動)。轉運箱吊裝過程中,駕駛室儀表盤實時顯示勾臂傾角、載荷重量(通過壓力傳感器測算),當傾斜角度超過 8° 或載荷超過額定值的 110% 時,系統自動報警并禁止動作,杜絕傾覆風險。
四、場景化應用:重型轉運的全領域覆蓋
1. 垃圾處理廠接駁作業
在城市垃圾填埋場或焚燒廠周邊,該組合可替代傳統的多臺小型垃圾車,單次運輸量相當于 3 臺 8 噸級壓縮車的總和。以日處理 200 噸垃圾的填埋場為例,使用該設備后,每日運輸車次從 25 次降至 5 次,減少車輛進場頻次 80%,顯著緩解填埋場入口擁堵問題。配合填埋場的固定式壓縮站,可實現 “壓縮 - 裝箱 - 運輸” 一體化作業,效率提升 50% 以上。
2. 工業區集中清運
針對鋼鐵廠、建材市場、大型建筑工地等產生大宗工業垃圾(如廢金屬、混凝土塊、廢舊建材)的場景,28 方轉運箱的超大容積可減少 “短途駁運” 環節。某汽車拆解園區實測數據顯示,單套設備每日可清運廢鋼鐵約 40 噸(相當于 15 輛小型貨車的運力),且勾臂車的耐沖擊特性(底盤離地間隙 300mm)可適應廠區內的非鋪裝路面,避免普通車輛托底損壞。
3. 應急災害處置
在地震、臺風等自然災害發生后,該組合可快速轉換為 “應急清運模塊”:轉運箱可臨時作為移動式垃圾收集點(開放尾門接收散裝垃圾),勾臂車則負責將滿箱轉運至指定處理點。其超大運力可在短時間內清理廢墟垃圾,為救援通道開辟爭取時間。某沿海城市在臺風過后的搶險中,3 臺該設備單日清運垃圾超 300 噸,較傳統設備效率提升 3 倍。
4. 跨區域長途轉運
依托東風天龍底盤的高速性能(最高車速 90km/h),該組合可執行城市間垃圾調運任務。轉運箱采用輕量化設計(自重 6.8 噸),滿載總質量控制在 31 噸以內(符合國家超限運輸標準),可通行全國高速公路。配合中途的垃圾處理設施,實現 “大箱集運、分點卸載”,降低長途運輸的空駛率與能耗。
五、全生命周期價值:重型設備的成本優化之道
1. 油耗與維護的經濟性
康明斯發動機的燃油經濟性在重載工況下表現優異:滿載百公里油耗約 38L(同類柴油車型平均 42L),年行駛 5 萬公里可節省燃油成本約 2 萬元(按油價 8 元 / L 計算)。底盤保養周期 1.5 萬公里(競品多為 1 萬公里),勾臂液壓油更換周期 8000 小時,綜合年維護成本較同類產品低 15%。
2. 殘值與耐用性的長期回報
東風天龍底盤的市場保有量高,二手流通率達 75% 以上,5 年車齡殘值率約 45%(高于行業平均 35%)。轉運箱采用陰極電泳 + 面漆工藝(涂層厚度 100μm),沿海地區使用壽命可達 10 年,較普通噴漆工藝延長 50%,減少設備更換頻次。
3. 政策適配的隱性價值
符合《中華人民共和國道路交通安全法實施條例》關于重型載貨汽車的各項規定,可申請城市主干道 24 小時通行許可(部分城市對清潔能源車型另有優惠政策),避免小型車輛 “晝禁夜運” 的時間限制,進一步提升作業效率。
